システムシリンダー S (2Set入) [ANE-0109]

販売価格: 400円(税別)

(税込: 440円)

希望小売価格: 864円

商品詳細

☆絶版商品☆

お客様の使用環境に合わせて自由に使用できる可動式シリンダーです。
自由に設定する為に、それなりの技量が必要になりますのでご注意ください。

Sサイズの内軸径は1.5mm 最短時全長は5mm

初期の頃より、非常にリクエストの多かった製品です。
しかし、開発用に寸法をはじいて行くと、
非常に難解な部品で使用する場所が多岐にわたるため苦戦を致しました。
長くて入らないと話にもなりませんので短く、
そしてバリエーションの展開で軸径を入れると太くなりました。
短くて太い商品=格好悪いと言う事です!

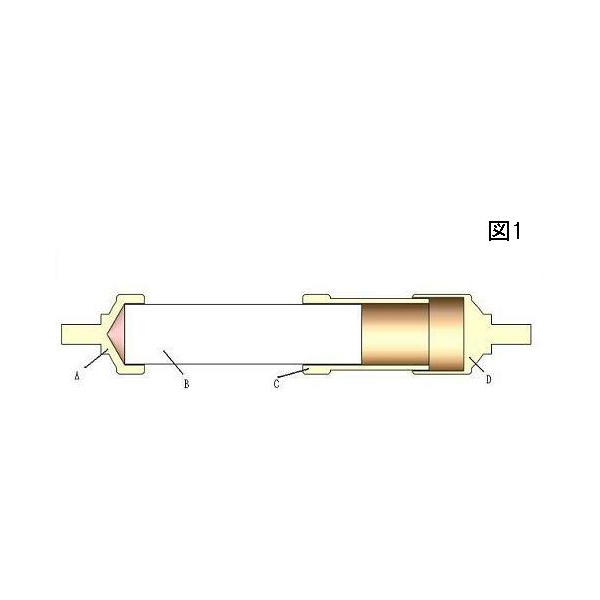

其れを解決したのが図1のC部品を独立させ長さに対して柔軟に対応できる設計です。
Bの長さは、長めにしていますので使用目的に合わせて切断する事も可能です。
材料はA・C・Dは真鍮、Bは研磨したステンレスを使用しています。
非常にフレキシブルに対応する設計な為に、取り付け環境に合わせてお客様が長さを決めていく必要があります。
初心者には余りお薦めできないアイテムですが、使いこなせるお客様には最強のお助けアイテムになるでしょう。

《可動》

Lサイズ〜Sサイズ

銀色の部分の直径が3mm以下のサイズは、お客様が切断可能と考え敢えて長めにセットしてあります。
使用環境に合わせて調整してください。
(サイズが小さくなればなるほど長めになります)
